Moduli LCD di alta risoluzione del touch screen a 5.7 pollici per automazione della casa

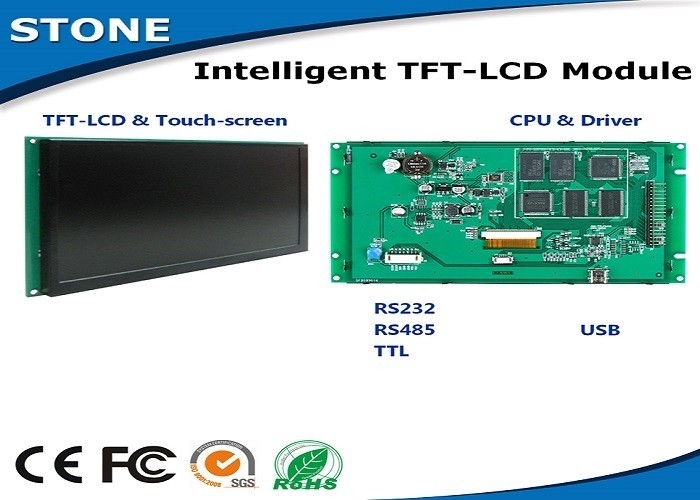

Grande immagine : Moduli LCD di alta risoluzione del touch screen a 5.7 pollici per automazione della casa

Dettagli:

Luogo di origine:	CN
Marca:	stone
Certificazione:	CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
Numero di modello:	STA057WT-01

Termini di pagamento e spedizione:

Quantità di ordine minimo:	2kg
Imballaggi particolari:	scatola di cartone
Tempi di consegna:	5-15days
Termini di pagamento:	T/T, Western Union, Paypal

Contatto

Descrizione di prodotto dettagliata

Dimensione (pollice):	A 5.7 pollici	Risoluzione:	640×RGB×480
Area di osservazione:	115,2 millimetri di × 86,4 millimetri	Luminosità:	700 cd/m2 (luminosità può essere regolabile in 100 livelli.)
touch screen:	La resistenza del cavo del Livello 4 dell'industria o senza touch screen è facoltativa.	Angolo di visione:	80°/80°/70°/70° (L/R/U/D)
Evidenziare:	modulo del pannello di tocco

Moduli LCD di alta risoluzione del touch screen a 5.7 pollici per automazione della casa

Descrizione di prodotto
1. Controllato da tutto il MCU via “comando semplice mette„
2. Usato come sistema di visualizzazione del regolatore di Tocco-screeen & di TFT LCD
3. software facile 3 per aiutarvi ad eseguire il nostro prodotto.

Principio di funzionamento
Il modulo di TFT LCD comunica con il regolatore principale via il comando, quindi il regolatore principale controllerebbe la macchina per lavorare dopo la ricezione dei comandi.

Noti prego: Il regolatore principale può essere progettato dall'ingegnere con tutto il MCU.

Moduli LCD di alta risoluzione del touch screen a 5.7 pollici per automazione della casa 0

Descrizione di software

1. Progetti un gruppo di bella “interfaccia grafica„ quella voi bisogno.

2. Colleghi la vostra attrezzatura con il nostro modulo di TFT LCD da porto RS232, RS485 o da logica di TTL direttamente, la spina

e gioco.

3. Scriva un programma semplice affinchè il MCU controllino il modulo di TFT LCD via “comando potente mette„ (

STREGHI il codice).

Quello è tutto. Comprimere molti tempo e costo di sviluppo per l'ingegnere.

Per esempio: Comando 0x70 di immagine.

Invii: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C„

	Introduzione	Esempio	Nota
Aa	Testa della pagina		Una testa della pagina di un comando
0x70	Codice di comando
Pic_ID	Numero progressivo dell'immagine corrente	0x00 0x01	Immagine di manifestazione - 01
Cc 33 C3 3C	Estremità della pagina		Una conclusione della pagina di un comando

Offriremmo una cassetta portautensili semplice per aiutarvi a lavorare con il modulo di TFT LCD sul PC.

1. Funzione di aiuto: mostri come inviare l'insieme di comando per controllare l'esposizione di TFT.

2. Funzione di download: Scarichi le immagini ed i file di configurazione nel modulo di TFT

3. Funzione a comando a tocco: Definisca molti bottoni sull'interfaccia utente, quindi crei una configurazione di tocco

archivio.

4. Software della fonte: Crei il file di configurazione della fonte.

Vantaggi

Con il CPU & il dispositivo di azionamento

Controllato da qualsiasi MCU

Curva del testo dell'immagine dell'esposizione via i comandi

esposizione di TFT di 65536 colori

Touch screen

Interfaccia & porta USB di RS232/RS485/TTL UART

Ampia gamma di tensione

Ampiamente usato in molti vario campo industriale

Di facile impiego! Funzione potente! Costo e tempo di risparmio!

Usato come il sistema di visualizzazione di TFT LCD, del Tocco-regolatore, ecc.

Facile!!! Potente!!! Risparmio!!!

Il modulo intelligente di TFT LCD può essere controllato da tutto il MCU con il nostro comando potente & facile

Metta (codice della SFORTUNA), così

molti dell'ingegnere in più di 50 paesi godono del nostro prodotto per il nuovo progetto.

Modello: STA057WT-01 (tipo avanzato)

Parametro fisico
Modello	STA057WT-01
Dimensione (pollice)	5,7"
Risoluzione	640×RGB×480
Gioco del pixel	0,1905 millimetri di × 0,0635 millimetro (H×V)
Colore	65536 colori (bit 16)
Area di osservazione	115,2 millimetri di × 86,4 millimetri
Dimensione globale	164,2 millimetri di × 106 millimetri di × 16,5 millimetro (N) 25,1 millimetri (T)
Peso netto	240 g (N) 275 g (T)
Pannello di TFT	Pannello di industria del livello di A+
Touch screen	Resistenza del cavo del Livello 4 di industria O senza touch screen è facoltativo.
Parametro della lampadina
Tipo della lampadina	LED
Luminosità	700 cd/m2 (Luminosità può essere regolabile in 100 livelli.)
Contrasto	500:1
Vita della lampadina	100.000 ore
Angolo di visione	80°/80°/70°/70° (L/R/U/D)
Temperatura di lavoro	-30°C ~ +70°C
Umidità di lavoro	55°C, 85%
Temperatura di stoccaggio	-30°C ~ +85°C
Modo di schermo	Digital
Parametro di prestazione
CPU	CortexM3 STM32F103
Regolatore LCD	CPLD EPM240
La velocità di rinfrescamento	60Hz
Rappresenti la velocità di commutazione	30 ms/picture (33 pictures/s)
Memoria flash	Norma 256m, estensione 2GB
Quantità di memoria per l'immagine	304 immagini
Interfaccia	Interfaccia di RS232/RS485/TTL UART
Scaricare delle immagini	MiniUSB2.0 (12Mbps) & carta di deviazione standard
Gamma di tensione	DC5.0V ~ 20V (valore tipico: 12V)
Potere	5.2W
Relazione sull'esperimento
MTBF	4,250,000H
Temperatura di lavoro	-30°C ~ +70°C
Umidità dell'aria	60°C, 90%
Prova di vibrazione continua	10-55Hz, 1.5mm, 10G
Prova di accelerazione di impatto	6ms, 100G
Prova di ESD	10KV
Prova di affidabilità di radiazione	44W

Dimensione principale del modulo di TFT LCD

Dimensione	Risoluzione
3,5"	320*240
4,3"	480*272
5"	640480; 480272; 800*480
5,6"	640*480
5,7"	640*480
7"	800480; 800600; 1024*600
8"	800600; 800480; 1024*768
8,4"	800*600
10,1„	1024*600
10,4„	800*600
12,1„	800*600
15,1„	1024*768
